Kabelaufbauschacht Gr. IVa

Kabelaufbauschacht Gr. IVa aus Stahlbetonfertigteilen, LM1 nach DIN-Fachbericht 101, Bemessung für SW/2 nach RiLi 804, gem. EBA-Typzulassung Nr. 21.52 lbzb (017/06)

lichte Länge 900 mm
lichte Breite 800 mm
lichte Tiefe 800 mm
Kabelaufbauschacht Gr. 4a

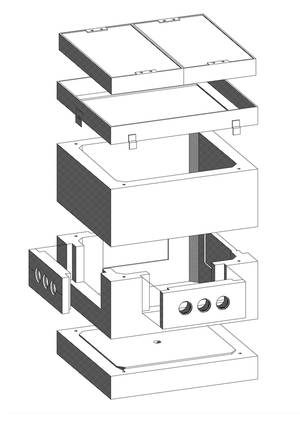

Kabelaufbauschacht Gr. IVa bestehend aus:

1 Stück Bodenplatte mit Sickerloch
1 Stück Einführungsrahmen mit vier Sollbruchstellen, h = 400 mm
1 Stück Zwischenrahmen, h = 400 mm (für Höhenausgleich)

Ergänzungsteile:

Zwischenrahmen, h = 200 mm (für Höhenausgleich)
Zwischenrahmen, h = 400 mm (für Höhenausgleich)
Deckelrahmen Kl. A15 aus Stahl
Deckelrahmen Kl. B125 aus Stahl
Deckelrahmen Kl. D400 aus Stahl
Deckenplatte mit Einstiegsöffnung 70/70 cm
Deckenplatte mit Einstiegsöffnung 70/70 cm, mit einbetonierter Kabelschachtabdeckung Kl. A15
Deckenplatte mit Einstiegsöffnung 70/70 cm, mit einbetonierter Kabelschachtabdeckung Kl. B125
Deckenplatte mit Einstiegsöffnung 70/70 cm, mit einbetonierter Kabelschachtabdeckung Kl. D400
Steigeisen mit Befestigungsmaterial nach DIN 1212 für bauseitigen Einbau
Kabeleinführungselement 62/25/9 cm aus Stahlbeton mit ... Muffen DN ...
Kabeleinführungselement 62/50/9 cm aus Stahlbeton mit ... Muffen DN ...
Kabeleinführungselement 91/25/9 cm aus Stahlbeton mit ... Muffen DN ...
Kabeleinführungselement 91/50/9 cm aus Stahlbeton mit ... Muffen DN ...
Schmutzschale PVC
Aushebestange für Schmutzschale
