Reihenabdeckungen

Für Reihenabdeckungen mit den lichten Schachtbreiten 1050 mm und 1200 mm fragen Sie bitte unseren technischen Innendienst.

Reihenabdeckungen tagwasserdicht für bauseitige Deckelfüllung

Schachtabdeckung Kl. ..... nach EN 124, tagwasserdicht, für lichte Einstiegsöffnung .......... cm, aus Gußeisen, Auflage- und Seitenflächen mechanisch bearbeitet

Schachtabdeckung Kl. ..... bestehend aus:

1 Stück Deckelrahmen aus Gußeisen, Auflage- und Seitenflächen mechanisch bearbeitet
... Stück Deckel aus Gußeisen für bauseitige Deckelfüllung, Auflage- und Seitenflächen mechanisch bearbeitet

Ergänzungsteile:

Deckelverriegelungssatz (1 Satz = 2 Verschlußschraubensätze)
1 Satz Aushebestangen für Deckel

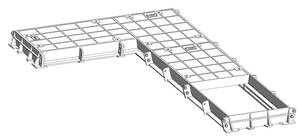

Reihenabdeckung

Reihenabdeckungen tagwasserdicht

Schachtabdeckung Kl. ..... nach EN 124, tagwasserdicht, für lichte Einstiegsöffnung .......... cm, aus Gußeisen, mit Betonfüllung, Beton C 35/45 nach EN 206-1, XF4, Auflage- und Seitenflächen mechanisch bearbeitet

Schachtabdeckung Kl. ..... bestehend aus:

1 Stück Deckelrahmen aus Gußeisen, Auflage- und Seitenflächen mechanisch bearbeitet
... Stück Deckel aus Gußeisen mit Betonfüllung, Auflage- und Seitenflächen mechanisch bearbeitet

Ergänzungsteile:

Deckelverriegelungssatz (1 Satz = 2 Verschlußschraubensätze)
1 Satz Aushebestangen für Deckel
Reihenabdeckung

Klasse B125

lichte Maße der Schachtabdeckung: Schachtbreite (b) x Schachtlänge (l)

b in mm l in mm l in mm l in mm l in mm l in mm l in mm Anzahl Deckel Außenmaße
450 1300 1450 1600 1750 1900 2 l+170 x 690 x 76
600 1300 1450 1600 2 l+170 x 840 x 76
750 1300 1450 1600 1750 1900 2 l+170 x 990 x 76
900 1300 1450 1600 1750 1900 2 l+240 x 1140 x 76
1050 1300 1450 1600 2 l+240 x 1290 x 76
1200 1300 1450 1600 2 l+250 x 1480 x 140
450 2000 2150 2300 2450 3 l+170 x 690 x 76
600 2000 2150 2300 2450 2600 3 l+170 x 840 x 76
750 2000 2150 2300 2450 2600 3 l+170 x 990 x 76
900 2000 2150 2300 2450 2600 3 l+240 x 1140 x 76
1050 2000 2150 2300 2450 3 l+240 x 1290 x 76
1200 2000 2150 2300 2450 3 l+250 x 1480 x 140
450 2700 2850 3000 3150 3300 4 l+170 x 690 x 76
600 2700 2850 3000 3150 3300 4 l+170 x 840 x 76
750 2700 2850 3000 3150 3300 4 l+170 x 990 x 76
900 2700 2850 3000 3150 3300 4 l+240 x 1140 x 76
1050 2700 2850 3000 3150 3300 4 l+240 x 1290 x 76
1200 2700 2850 3000 3150 3300 4 l+250 x 1480 x 140
450 3400 3550 3700 3850 4000 4150 5 l+170 x 690 x 76
600 3400 3550 3700 3850 4000 4150 5 l+170 x 840 x 76
750 3400 3550 3700 3850 4000 4150 5 l+170 x 990 x 76
900 3400 3550 3700 3850 4000 4150 5 l+240 x 1140 x 76
1050 3400 3550 3700 3850 4000 4150 5 l+240 x 1290 x 76
1200 3400 3550 3700 3850 4000 4150 5 l+250 x 1480 x 140

Klasse D400

lichte Maße der Schachtabdeckung: Schachtbreite (b) x Schachtlänge (l)

b in mm l in mm l in mm l in mm l in mm l in mm l in mm Anzahl Deckel Außenmaße
450 1300 1450 1600 2 l+250 x 740 x 140
600 1300 1450 1600 1750 1900 2 l+250 x 890 x 140
750 1300 1450 1600 1750 1900 2 l+250 x 1040 x 140
900 1300 1450 1600 1750 1900 2 l+250 x 1190 x 140
1050 1300 1450 1600 2 l+250 x 1340 x 140
1200 1300 1450 1600 2 l+250 x 1490 x 140
450 2000 2150 2300 2450 3 l+250 x 740 x 140
600 2000 2150 2300 2450 2600 3 l+250 x 890 x 140
750 2000 2150 2300 2450 2600 3 l+250 x 1040 x 140
900 2000 2150 2300 2450 2600 3 l+250 x 1190 x 140
1050 2000 2150 2300 2450 3 l+250 x 1340 x 140
1200 2000 2150 2300 2450 3 l+250 x 1490 x 140
450 2700 2850 3000 3150 3300 4 l+250 x 740 x 140
600 2700 2850 3000 3150 3300 4 l+250 x 890 x 140
750 2700 2850 3000 3150 3300 4 l+250 x 1040 x 140
900 2700 2850 3000 3150 3300 4 l+250 x 1190 x 140
1050 2700 2850 3000 3150 3300 4 l+250 x 1340 x 140
1200 2700 2850 3000 3150 3300 4 l+250 x 1490 x 140
450 3400 3550 3700 3850 4000 4150 5 l+250 x 740 x 140
600 3400 3550 3700 3850 4000 4150 5 l+250 x 890 x 140
750 3400 3550 3700 3850 4000 4150 5 l+250 x 1040 x 140
900 3400 3550 3700 3850 4000 4150 5 l+250 x 1190 x 140
1050 3400 3550 3700 3850 4000 4150 5 l+250 x 1340 x 140
1200 3400 3550 3700 3850 4000 4150 5 l+250 x 1490 x 140

Klasse F900

lichte Maße der Schachtabdeckung: Schachtbreite (b) x Schachtlänge (l)

b in mm l in mm l in mm l in mm l in mm l in mm l in mm Anzahl Deckel Außenmaße
450 1300 1450 1600 2 l+250 x 740 x 140
600 1300 1450 1600 1750 1900 2 l+250 x 890 x 140
750 1300 1450 1600 1750 1900 2 l+250 x 1040 x 140
900 1300 1450 1600 1750 1900 2 l+250 x 1190 x 140
450 2000 2150 2300 2450 3 l+250 x 740 x 140
600 2000 2150 2300 2450 2600 3 l+250 x 890 x 140
750 2000 2150 2300 2450 2600 3 l+250 x 1040 x 140
900 2000 2150 2300 2450 2600 3 l+250 x 1190 x 140
450 2700 2850 3000 3150 3300 4 l+250 x 740 x 140
600 2700 2850 3000 3150 3300 4 l+250 x 890 x 140
750 2700 2850 3000 3150 3300 4 l+250 x 1040 x 140
900 2700 2850 3000 3150 3300 4 l+250 x 1190 x 140
450 3400 3550 3700 3850 4000 4150 5 l+250 x 740 x 140
600 3400 3550 3700 3850 4000 4150 5 l+250 x 890 x 140
750 3400 3550 3700 3850 4000 4150 5 l+250 x 1040 x 140
900 3400 3550 3700 3850 4000 4150 5 l+250 x 1190 x 140

Klasse F900 in Vollguß

lichte Maße der Schachtabdeckung: Schachtlänge (l) x Schachtbreite (b)

l x b (in mm) Anzahl Deckel Außenmaße
1300 x 600 2 l+150 x 890 x 140
1500 x 700 2 l+150 x 990 x 140
1900 x 750 2 l+150 x 1040 x 140
1900 x 900 2 l+150 x 1190 x 140
2000 x 600 3 l+150 x 890 x 140
2300 x 700 3 l+150 x 990 x 140
2900 x 750 3 l+150 x 1040 x 140
2900 x 900 3 l+150 x 1190 x 140
2700 x 600 4 l+150 x 890 x 140
3100 x 700 4 l+150 x 990 x 140
3900 x 750 4 l+150 x 1040 x 140
3900 x 900 4 l+150 x 1190 x 140
3400 x 600 5 l+150 x 890 x 140
3900 x 700 5 l+150 x 990 x 140
4900 x 750 5 l+150 x 1040 x 140
4900 x 900 5 l+150 x 1190 x 140
