Stuttgarter Mehrlängenbausatz
Stuttgarter Mehrlängenbausatz aus Stahlbetonfertigteilen, Beton C 30/37 nach EN 206-1, XC4, XF1
| Bausatzlänge | 3000 | mm |
| lichte Breite | 800 | mm |
| lichte Tiefe | 160 | mm |
 |

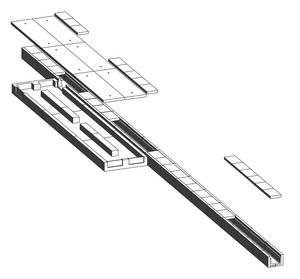

Stuttgarter Mehrlängenbausatz bestehend aus:
| 1 Stück | Endtrog mit Mittelsteg, zwei seitliche Aussparungen 40 x 16 cm, eine Aussparung 25 x 16 cm im Mittelsteg |
| 1 Stück | Mitteltrog mit Mittelsteg, mit Aussparung 25 x 16 cm, im Mittelsteg |
| 1 Stück | Endtrog mit Mittelsteg, zwei stirnseitige Aussparungen 40 x 16 cm, eine Aussparung 25 x 16 cm im Mittelsteg |
| 6 Stück | Deckel für Stuttgarter Muffen-/Mehrlängenbausatz |
| 3 Stück | Verschlußplatte für Stuttgarter Muffen-/Mehrlängenbausatz |
Der Stuttgarter Mehrlängenbausatz dient zur Unterbringung von Mehrlängen. Durch die Aussparungen im Mittelsteg können die Mehrlängen als Schleife verlegt werden. Der Stuttgarter Mehrlängenbausatz ist zum Einbau in vorhandene Kabelkanaltrassen vorgesehen. Dazu sind ist der Kabelkanaltrasse an einer Stelle eine Wandaussparung von 400 mm Länge herzustellen.
