Muffenschacht 80/40
Muffenschacht 80/40 aus Stahlbetonfertigteilen, SLW 60 nach DIN 1072, wasserundurchlässiger Beton C 35/45 nach EN 206-1
| lichte Länge | 80 | cm |
| lichte Breite | 40 | cm |
| lichte Tiefe | 70 | cm |
 |

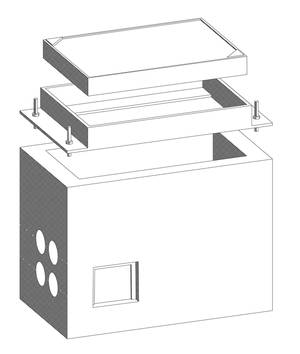

Muffenschacht 80/40 bestehend aus:
| 1 Stück | Schachtkörper einteilig mit Sickerloch, 4 PVC-Muffen DN 110 gem. FTZ-Norm je Stirnseite wasserdicht einbetoniert, Sollbruchstelle an den Längsseiten zum nachträglichen Einführen von abelschutzrohren, vier Kabelhalterschienen, Stahl verzinkt, Länge 40 cm einbetoniert |
| 1 Stück | Deckelrahmen Kl. B125 nach EN 124 mit Höhen- und Neigungsverstellung |
| 1 Stück | Deckel Kl. B125 nach EN 124 ohne Lüftung |
Ergänzungsteile:
| Zwischenrahmen, h = 75 mm (für Höhenausgleich) |
| Zwischenrahmen, h = 150 mm (für Höhenausgleich) |
| Zwischenrahmen, h = 200 mm (für Höhenausgleich) |
| Deckel Kl. B125 nach EN 124 mit Entlüftung |
| Deckel Kl. B125, ohne Entlüftung, auspflasterbar |
| Deckelrahmen Kl. D400 nach EN 124 mit Höhen- und Neigungsverstellung |
| Deckel Kl. D400 nach EN 124 ohne Lüftung |
| Deckel Kl. D400 nach EN 124 mit Entlüftung |
| Deckel Kl. D400 nach EN 124 ohne Entlüftung, auspflasterbar |
| Schmutzschale PVC |
| Aushebestangen für Schmutzschale (Satz = 2 Stück) |
