Muffenschacht 180/70
Muffenschacht 180/70 aus Stahlbetonfertigteilen, LM1 nach DIN-Fachbericht 101, wasserundurchlässiger Beton C 35/45 nach EN 206-1
| lichte Länge | 176 | cm |
| lichte Breite | 70 | cm |
| lichte Tiefe | 70 | cm |
 |

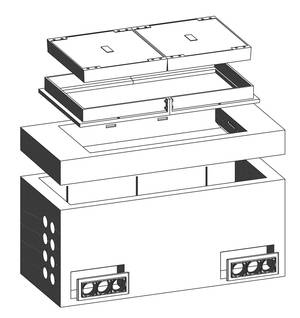

Muffenschacht 180/70 bestehend aus:
| 1 Stück | Schachtkörper einteilig mit Sickerloch, 8 PVC-Muffen DN 110 gem. FTZ-Norm je Stirnseite wasserdicht einbetoniert, Sollbruchstelle an den Längsseiten zum nachträglichen Einführen von Kabelschutzrohren, sechs Kabelhalterschienen, Stahl verzinkt, Länge 40 cm einbetoniert |
| 1 Stück | Deckenplatte mit Einstiegsöffnung 140/70 cm |
| 1 Stück | Deckelrahmen Kl. B125 mit Höhen- und Neigungsverstellung |
| 2 Stück | Deckel Kl. B125, ohne Lüftung |
Ergänzungsteile:
| Zwischenrahmen, h = 150 mm (für Höhenausgleich) |
| Zwischenrahmen, h = 200 mm (für Höhenausgleich) |
| Kabelkanaleinführungsplatten aus Kunststoff Typ Ic, teilbar für Längswände 3 x DN 100, (Satz = 2 Stück) |
| Deckel Kl. B125, mit Lüftung |
| Deckel Kl. B125, auspflasterbar, ohne Lüftung |
| Deckelrahmen Kl. D400 mit Höhen- und Neigungsverstellung |
| Deckel Kl. D400, ohne Lüftung |
| Deckel Kl. D400, mit Lüftung |
| Deckel Kl. D400, auspflasterbar, ohne Lüftung |
