Kleinschacht 70/70 R1
Kleinschacht 70/70 R1 aus
Stahlbetonfertigteilen,
LM 1 nach DIN-Fachbericht 101,
Beton C 35/45 nach EN 206-1, liefern und
einbauen, Fugen mit Zementmörtel
nach DIN 1045-2 Abschn. 5.3.8 herstellen
Hersteller: bbL Beton GmbH, 38685 Langelsheim
oder gleichwertig
| lichte Länge | 700 | mm |
| lichte Breite | 700 | mm |
| lichte Tiefe | 900 | mm |

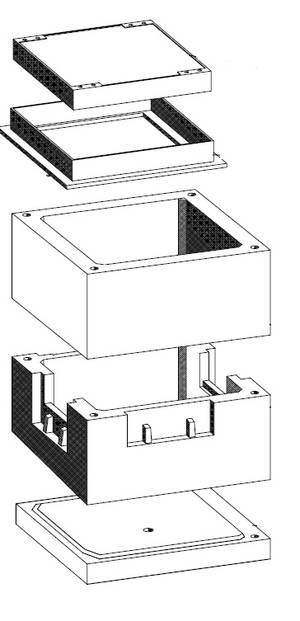

Kleinschacht 70/70 R1 bestehend aus:
| 1 Stück | Bodenplatte mit Sickerloch, Gewicht 206 kg |
| 1 Stück | Einführungsrahmen mit vier Sollbruchstellenh = 450 mm, Gewicht 260 kg |
| 1 Stück | Zwischenrahmen h = 450 mm Gewicht 366 kg |
Ergänzungsteile (nach Bedarf in Text einfügen):
| Zwischenrahmen |
| h = 200 mm (für Höhenausgleich), Gewicht 163 kg |
| Zwischenrahmen h = 400 mm (für Höhenausgleich), Gewicht 325 kg |
| Steigeisen nach DIN 1212 E für bauseitigen Einbau, Gewicht 2,5 kg |
| Kabelkanaleinführungsplatten aus Kunststoff Typ I, teilbar |
| für Stirn- und Längswände 6 x DN 100, (Satz = 2 Stück), Gewicht 3 kg |
| Kabelkanaleinführungsplatten aus Kunststoff Typ Ia, teilbar |
| für Stirn- und Längswände 3 x DN 100, (Satz = 2 Stück), Gewicht 2 kg |
| Schmutzschale PVC, Gewicht 1,5 kg |
| Aushebestange für Schmutzschale, Gewicht 0,2 kg |
