Kabelkleinschacht 93 R1, Ausführung 140/80 cm
Kabelkleinschacht 93 R1 aus Stahlbetonfertigteilen, LM1 nach DIN-Fachbericht 101, Beton C 35/45 nach EN 206-1
| lichte Länge | 1400 | mm |
| lichte Breite | 800 | mm |
| lichte Tiefe | 1050 | mm |
 |

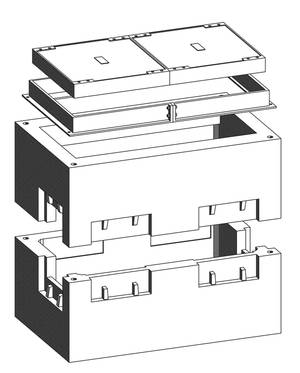

Kabelkleinschacht 93 R1 bestehend aus:
| 1 Stück | Schachtunterteil mit vier Sollbruchstellen, h = 600 mm |
| 1 Stück | Schachtoberteil mit vier Sollbruchstellen und Einstiegsöffnung 140/70 cm, h = 600 mm |
Ergänzungsteile:
| Steigeisen mit Befestigungsmaterial nach DIN 1212 für bauseitigen Einbau |
| Kabelkanaleinführungsplatten aus Kunststoff Typ Ib, teilbar für Stirn- und Längswände 6 x DN 100, (Satz = 2 Stück) |
| Kabelkanaleinführungsplatten aus Kunststoff Typ Ic, teilbar für Stirn- und Längswände 3 x DN 100, (Satz = 2 Stück) |
| Schmutzschale PVC |
| Aushebestange für Schmutzschale |
Ausschreibungstext
Kleinschacht 93-R1 (140)
