Kabelaufbauschacht Gr. V
Kabelaufbauschacht Gr. V aus Stahlbetonfertigteilen, LM1 nach DIN-Fachbericht 101, Bemessung für SW/2 nach RiLi 804, gem. EBA-Typzulassung Nr. 21.52 lbzb (017/06)
| lichte Länge | 1400 | mm |
| lichte Breite | 800 | mm |
| lichte Tiefe | 1080 | mm |

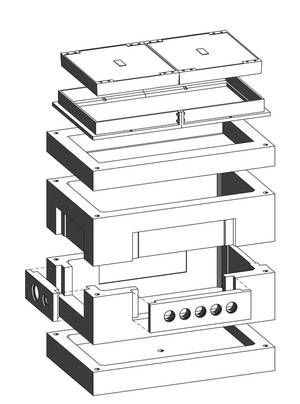

Kabelaufbauschacht Gr. V bestehend aus:
| 1 Stück | Bodenwanne mit Sickerloch |
| 2 Stück | Einführungsrahmen mit vier Sollbruchstellen, h = 400 mm |
| 1 Stück | Deckenplatte mit Einstiegsöffnung 140/70 cm |
Ergänzungsteile:
| Schachtunterteil mit vier Sollbruchstellen, h = 600 mm |
| Schachtoberteil mit vier Sollbruchstellen und Einstiegsöffnung 140/70 cm, h = 600 mm |
| Zwischenrahmen, h = 200 mm (für Höhenausgleich) |
| Zwischenrahmen, h = 400 mm (für Höhenausgleich) |
| Zwischenrahmen, h = 600 mm (für Höhenausgleich) |
| Deckenplatte mit Einstiegsöffnung 140/70 cm, mit einbetonierter Kabelschachtabdeckung Kl. A15 |
| Deckenplatte mit Einstiegsöffnung 140/70 cm, mit einbetonierter Kabelschachtabdeckung Kl. B125 |
| Deckenplatte mit Einstiegsöffnung 140/70 cm, mit einbetonierter Kabelschachtabdeckung Kl. D400 |
| Steigeisen nach DIN 1212 E für bauseitigen Einbau |
| Kabeleinführungselement 62/25/9 cm aus Stahlbeton mit ... Muffen DN ... |
| Kabeleinführungselement 62/50/9 cm aus Stahlbeton mit ... Muffen DN ... |
| Kabeleinführungselement 91/25/9 cm aus Stahlbeton mit ... Muffen DN ... |
| Kabeleinführungselement 91/50/9 cm aus Stahlbeton mit ... Muffen DN ... |
| Schmutzschale PVC |
| Aushebestange für Schmutzschale |
