Kabelaufbauschacht Gr. II
Kabelaufbauschacht Gr. II aus Stahlbetonfertigteilen, LM1 nach DIN-Fachbericht 101, Bemessung für SW/2 nach RiLi 804, gem. EBA-Typzulassung Nr. 21.52 lbzb (017/06)
| lichte Länge | 650 | mm |
| lichte Breite | 650 | mm |
| lichte Tiefe | 800 | mm |

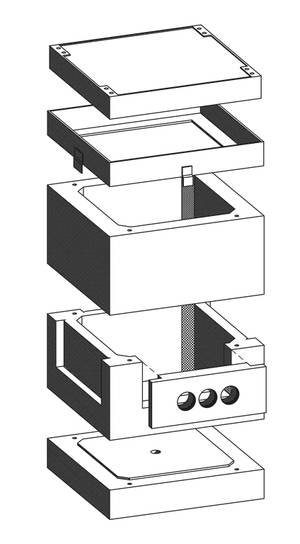

Kabelaufbauschacht Gr. II bestehend aus:
| 1 Stück | Bodenplatte mit Sickerloch |
| 1 Stück | Einführungsrahmen mit vier Sollbruchstellen, h = 400 mm |
| 1 Stück | Zwischenrahmen, h = 400 mm |
Ergänzungsteile:
| Zwischenrahmen, h = 200 mm (für Höhenausgleich) |
| Zwischenrahmen, h = 400 mm (für Höhenausgleich) |
| Steigeisen mit Befestigungsmaterial nach DIN 1212 für bauseitigen Einbau |
| Kabeleinführungselement 62/25/9 cm aus Stahlbeton mit ... Muffen DN ... |
| Deckelrahmen Kl. A15, verschiebesicher |
| Deckelrahmen Kl. B125/D400, verschiebesicher |
| Deckel Kl. A15, ohne Lüftung |
| Deckel Kl. B125, ohne Lüftung |
| Deckel Kl. B125, mit Lüftung |
| Deckel Kl. D400, ohne Lüftung |
| Deckel Kl. D400, mit Lüftung |
