Kleinabzweigkasten Typ 1, Ausführung 1
Kleinabzweigkasten Typ 1, Ausführung 1 aus Stahlbetonfertigteilen, Unterbau LM1 nach DIN-Fachbericht 101, Beton C 35/45 nach EN 206-1
| lichte Länge | 350 | mm |
| lichte Breite | 350 | mm |
| lichte Tiefe | 730 | mm |

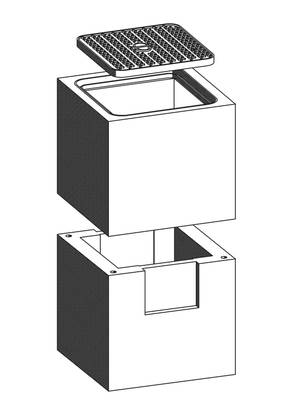

Kleinabzweigkasten Typ1, Ausführung 1 bestehend aus:
| 1 Stück | Unterteil einteilig |
| 1 Stück | Oberteil mit Deckelrahmen Kl. B125 |
| 1 Stück | Deckel Kl. B125 nach EN 124 ohne Entlüftung |
| 1 Satz | Rundeisen |
Ergänzungsteile:
| Deckel Kl. D400 nach EN 124 ohne Entlüftung |
| Deckelrahmen kl. D400 nach EN 124 |
| Oberteil mit Aussparung für BZA-Tröge, mit Deckelrahmen Kl. B125 |
| Oberteil mit zwei Aussparungen für BZA-Tröge, mit Deckelrahmen Kl. B125 |
| Bodeneinführungselement mit vier Durchführungen DN 110 |
| Zwischenrahmen, h = 15 cm (für Höhenausgleich) |
| Zwischenrahmen, h = 42 cm (für Höhenausgleich) |
