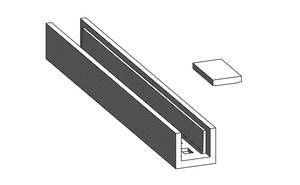

Kabelkanalbrücke Gr. I - III
Kabelkanalbrücke Gr. ... mit innenliegenden Deckeln aus Stahlbetonfertigteilen, Beton C 30/37 nach EN 206-1, XC4, XF2, für den Anschluß von Kabeltrögen mit aufliegenden Deckeln gemäß BZA-Zeichnung S 4201.01.5
| lichte Länge | ... | mm |
| lichte Breite | ... | mm |
| lichte Höhe | 215 | mm |
 |
Maßtabelle:
| Gr. I | Gr. II | Gr. III | |
|---|---|---|---|
| lichte Breite | 200 mm | 300 mm | 400 mm |
| lichte Länge | 300 cm | 300 cm | 300 cm |
| lichte Länge | 400 cm | 400 cm | 400 cm |
| lichte Länge | 500 cm | 500 cm | 500 cm |
| lichte Länge | 600 cm | 600 cm | 600 cm |
| lichte Länge | 700 cm | 700 cm | 700 cm |
| lichte Länge | 800 cm | 800 cm | 800 cm |
| lichte Länge | 900 cm | 900 cm | 900 cm |
| lichte Länge | 1000 cm | 1000 cm | 1000 cm |
| lichte Länge | 1100 cm | 1100 cm | 1100 cm |
| lichte Länge | 1200 cm | 1200 cm | 1200 cm |
Kabelkanalbrücken werden zur Überbrückung von Wegen und Durchlässen an Bahndämmen oder Einschnitten eingesetzt. Durch das stirnseitige Muffe-/Falzsystem ist ein übergangsloser Anschluß an Kabeltröge Gr. I – III mit aufliegenden Deckeln gemäß BZA-Zeichnung S 4201.01.5 gewährleistet. Die Kabelkanalbrücken sind bewehrt für volle Kabelbelegung zuzüglich Fußgängerbelastung.
Ergänzungsteile:
| Deckel Gr. I, bemessen für 10 kN Belastung - Baulänge 500 mm |
| Deckel Gr. II, bemessen für 10 kN Belastung - Baulänge 500 mm |
| Deckel Gr. III, bemessen für 10 kN Belastung - Baulänge 500 mm |
