Auflagerelemente für Kabelkanäle nach BZA-Zeichnung

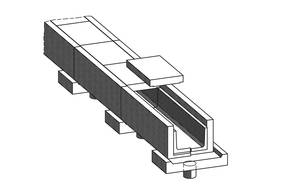

Auflagerelement für Kabelkanal Gr. ... mit innenliegenden Deckeln aus Stahlbetonfertigteilen, Beton C 30/37 nach EN 206-1, XC4, XF2, mit seitlichen Aufkantungen, mit zylinderförmiger Verschiebesicherung DN 150 an der Elementunterseite, für Kabelkanäle mit innenliegenden Deckeln gemäß BZA-Zeichnung S 4201.05.2 und S 4201.06.2
| Länge | 200 | mm |
| Breite | ... | mm |
 |
Maßtabelle in mm:
| Länge | Breite | |
|---|---|---|
| Kabelkanal Gr. I i.F. | 200 | 310 |
| Kabelkanal Gr. II i.F. | 200 | 490 |
| Kabelkanal Gr. III i.F. | 200 | 490 |
| Kabelkanal Gr. IIIa i.F. | 200 | 610 |
Die Auflagerelemente dienen zur Sicherung des Auflagers von Kabelkanälen nach BZA-Zeichnung in unwegsamen Gelände, insbesondere an Hanglagen.
Die zylinderförmige Verschiebesicherung an der Elementunterseite passt in ein handelsübliches KG-Rohr DN 150. Damit kann schnell und kostengünstig eine Trassierung z.B. in Hanglagen oder auf schlecht verdichtbaren Untergründen realisiert werden.
