Muffenbausatz Ausführung IIIa
Muffenbausatz Ausführung III a aus Stahlbetonfertigteilen, Beton C 30/37 nach EN 206-1, XC4, XF1, Ausführung gemäß Plan Dlk. 1733.1.3 der BD Nürnberg
| Bausatzlänge | 5110 | mm |
| lichte Breite | 390 | mm |
| lichte Höhe | 400 | mm |
 |

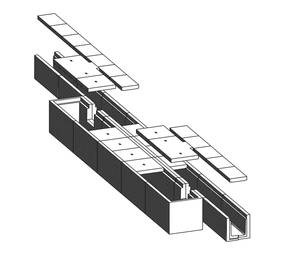

Muffenbausatz Ausführung III bestehend aus:
| 3 Stück | Kabeltrog mit innenliegendem Deckelauflagerfalz |
| 2 Stück | Endtrog mit innenliegendem Deckelauflagerfalz, mit Stirnwand und einer seitlichen Wandaussparung 300/190 mm |
| 6 Stück | Zwischendeckel |
| 2 Stück | Enddeckel mit Lasche |
Der Muffenbausatz dient zum Schutz für Kabel- und Kondensatormuffen. Er ist zum Einbau in vorhandene Kabelkanaltrassen vorgesehen. Dazu sind in der Kabelkanaltrasse an zwei Stellen Wandaussparungen von 300 mm Länge herzustellen. Je nach Muffengröße oder Belegung kann zwischen unterschiedlichen Bausatzhöhen gewählt werden.
