Muffenbausatz Ausführung II
Muffenbausatz Ausführung II aus Betonfertigteilen, Beton C 30/37 nach EN 206-1, XC4, XF1, Ausführung gemäß BZA-Zeichnung S 4201.01.5
| Bausatzlänge | 5000 | mm |
| lichte Breite | 370/400 | mm |
| lichte Höhe | 400 | mm |
 |

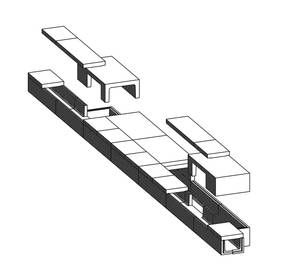

Muffenbausatz Ausführung II bestehend aus:
| 6 Stück | Kabeltrog gem. BZA-Zeichnung S 4201.01.5 |
| 2 Stück | Kabeltrog gem. BZA-Zeichnung S 4201.01.5 mit einer Stirnwand |
| 2 Stück | Kabeltrog gem. BZA-Zeichnung S 4201.01.5 mit einer Stirnwand und einer seitlichen Wandaussparung 500 mm lang |
Der Muffenbausatz dient zum Schutz für Kabel- und Kondensatormuffen. Er ist zum Einbau in vorhandene Kabelkanaltrassen vorgesehen. Dazu sind in der Kabelkanaltrasse an zwei Stellen Wandaussparungen von 500 mm Länge herzustellen. Je nach Muffengröße oder Belegung kann zwischen unterschiedlichen Bausatzhöhen gewählt werden.
