Mehrlängenbausatz vertikal
Mehrlängenbausatz vertikal Gr. I-III aus Stahlbetonfertigteilen, Bemessung für Lastmodell SW/2 nach RiLi 804, Beton C45/55 nach EN 206-1, XC4, XF1
| lichte Länge | 2x178 | cm |
| lichte Breite | 24 | cm |
| lichte Tiefe | 152 | cm |
 |

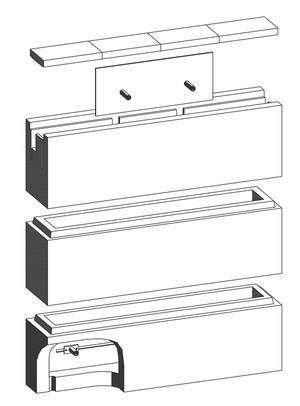

Mehrlängenbausatz vertikal bestehend aus:
| 2 Stück | Unterteil mit zwei Sickerlöchern und zwei Ankerschienen Stahl verzinkt einbetoniert |
| 2 Stück | Mittelteil mit zwei Ankerschienen Stahl verzinkt einbetoniert |
| 2 Stück | Oberteil Gr. I-III mit zwei Ankerschienen Stahl verzinkt einbetoniert, mit Sollbruchstellen für Anschluß BZA-Tröge Gr. I-III i.D. |
| 8 Stück | Deckel für BZA-Trog Gr. II i.D. |
| 2 Stück | Trennsteg aus Kunststoff |
| 4 Stück | Kabeltragrollen aus Kunststoff |
| 4 Stück | Kabeltragrollen verschiebbar Stahl verzinkt mit Schraubensatz |
Ergänzungsteile
| Oberteil Gr. I-IV mit zwei Ankerschienen Stahl verzinkt einbetoniert, mit Sollbruchstellen für Anschluß BZA-Tröge Gr. I-IV i.D. |
| Deckel für BZA-Trog Gr. IV i.D. |
| Mittelteil mit zwei Ankerschienen Stahl verzinkt einbetoniert |
